UND-Gatter (AND-Gate)
Ein UND-Gatter gibt am Ausgang nur dann eine 1 aus, wenn alle Eingänge den Wert 1 haben. In allen anderen Fällen ist der Ausgang 0.
Wahrheitstabelle
| A | B | Y = A AND B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |

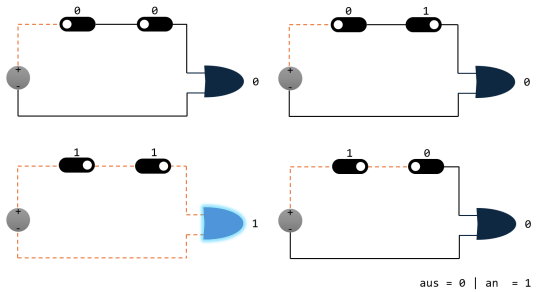

UND-Gatter mit Schaltern
