UML-Klassendiagramm
Ein UML-Klassendiagramm zeigt den Aufbau von Klassen sowie deren Beziehungen zueinander. Es ist eines der wichtigsten Diagramme der Unified Modeling Language (UML) und wird in der Softwareentwicklung eingesetzt, um Strukturen verständlich darzustellen.
Aufbau einer Klasse
Eine Klasse wird in einem Rechteck dargestellt, das in drei Bereiche aufgeteilt ist:
- Klassenname
- Attribute (Eigenschaften)
- Methoden (Funktionen)
Beispiel:
Bild folgt
Sichtbarkeiten
| Symbol | Sichtbarkeit | Erklärung |
|---|---|---|
| - | private | Nur innerhalb der eigenen Klasse sichtbar |
| # | protected | Sichtbar in der eigenen Klasse, im selben Paket und für Unterklassen |
| ~ | package | Sichtbar für alle Klassen im selben Paket (Standard-Sichtbarkeit) |
| + | public | Von überall sichtbar |
Beziehungen im Klassendiagramm
1. Vererbung (Generalisierung)
Die Unterklasse erbt von der Basisklasse. Darstellung: Linie mit hohlem Dreieck zur Basisklasse.
Beispiel: Bild folgt
2. Assoziation
Allgemeine Beziehung zwischen zwei Klassen. Beispiel: Ein Auto hat einen Motor.

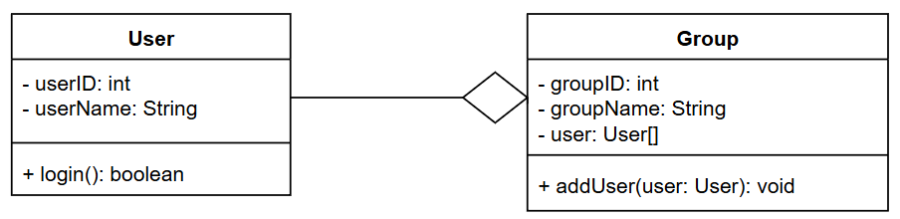

3. Aggregation (schwache Ganzes-Teil-Beziehung)
Die Aggregation beschreibt eine schwache Ganzes-Teil-Beziehung. Das Teil kann unabhängig vom Ganzen existieren. Beispiel: Eine Klasse besteht aus Schülern – die Schüler existieren auch ohne die Klasse.
Symbol: hohle Raute auf der Seite des Ganzen.

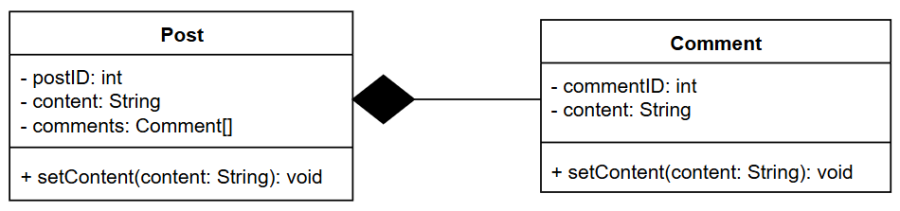

4. Komposition (starke Ganzes-Teil-Beziehung)
Die Komposition ist eine starke Ganzes-Teil-Beziehung. Das Teil kann ohne das Ganze nicht weiter existieren. Beispiel: Ein Haus besteht aus Räumen – ohne das Haus existieren die Räume nicht.
Symbol: gefüllte Raute auf der Seite des Ganzen.
5. Abhängigkeit (Dependency)
Eine Klasse nutzt eine andere kurzfristig, z. B. als Parameter. Darstellung: gestrichelter Pfeil.

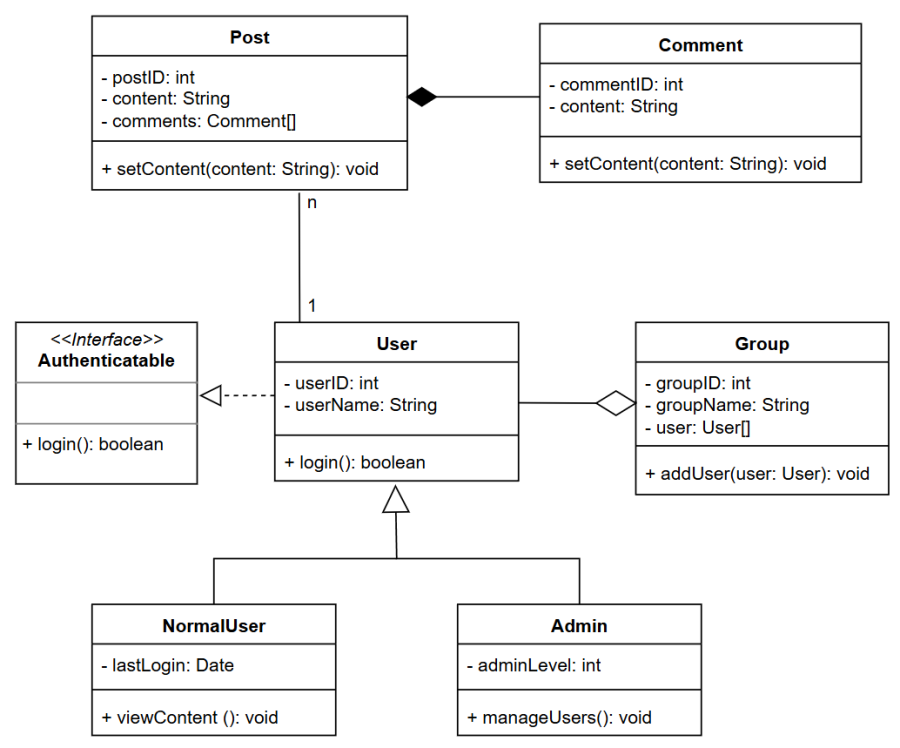

Beispielklassendiagramm
Ein einfaches Beispiel:
Bild folgt
Anwendung
Klassendiagramme werden verwendet für:
- Planung von Softwarearchitektur
- Analyse von Anforderungen
- Dokumentation bestehender Systeme
- Kommunikation im Team
Kurzmerksatz
Ein UML-Klassendiagramm zeigt Klassen, ihre Attribute, Methoden und Beziehungen, inklusive Vererbung, Assoziation und Ganzes-Teil-Beziehungen wie Aggregation und Komposition.
