UML Aktivitätsdiagramm

UML Aktivitätsdiagramm

Ein Aktivitätsdiagramm beschreibt Abläufe, Prozesse und Workflows innerhalb eines Systems. Es zeigt, **welche Schritte** durchgeführt werden, **in welcher Reihenfolge** sie ablaufen und **wo Entscheidungen** oder **Parallelen** entstehen. Aktivitätsdiagramme sind besonders hilfreich zur Analyse von Geschäftsprozessen oder komplexen Programmabläufen.

Bestandteile eines Aktivitätsdiagramms

1. Startknoten

• dargestellt als ausgefüllter schwarzer Kreis
• markiert den Beginn des Ablaufs

2. Aktivität (Aktion)

• Arbeitsschritt oder Handlung
• wird als abgerundetes Rechteck dargestellt
• Beispiel: „Daten eingeben“, „Bestellung prüfen“

3. Entscheidungsknoten

• Raute
• verzweigt den Ablauf basierend auf einer Bedingung
• Pfeile tragen Bedingungen wie „ja“ oder „nein“

4. Zusammenführung (Merge)

• Raute
• führt alternative Zweige wieder zusammen

5. Parallelität (Fork/Join)

• dicker horizontaler oder vertikaler Strich
• Fork → teilt den Ablauf in parallele Zweige
• Join → führt parallele Zweige wieder zusammen

6. Endknoten

• Kreis mit einem Punkt darin
• signalisiert das Ende des Prozesses

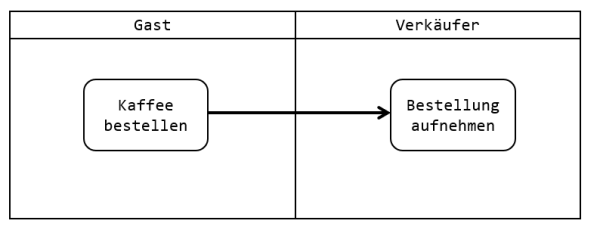

Einfaches Beispiel

Bild folgt

Einsatzgebiete

• Darstellung von Geschäftsprozessen
• Modellierung von Workflows und Abläufen
• Analyse und Optimierung von Prozessen
• Grundlage für Implementierung und Testfälle

Kurzmerksatz

Aktivitätsdiagramme zeigen Abläufe, Entscheidungen und parallele Schritte – ideal zur Darstellung von Prozessen und Workflows.
