Transistor
Transistor (BJT & MOSFET)
Ein Transistor ist ein Halbleiterbauteil zum Schalten und Verstärken von elektrischen Strömen. Es gibt zwei Haupttypen: BJT (Bipolartransistor) und MOSFET (Feldeffekttransistor).
BJT (Bipolar Junction Transistor)
Ein BJT ist ein stromgesteuerter Transistor mit den Anschlüssen C – Collector, B – Base, E – Emitter. Er arbeitet, indem ein kleiner Basisstrom den größeren Stromfluss zwischen Collector und Emitter steuert.

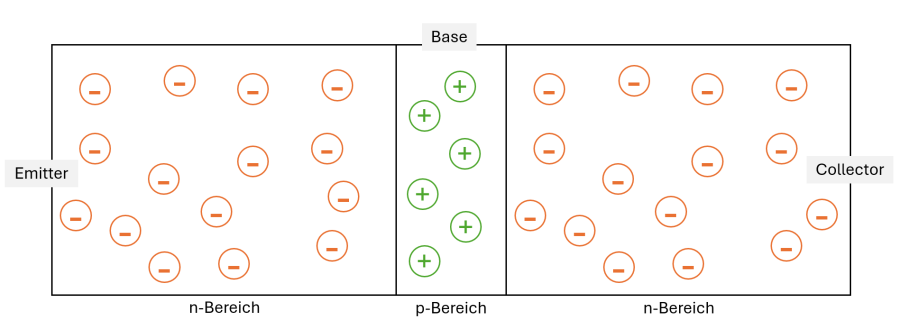

Funktionsweise BJT

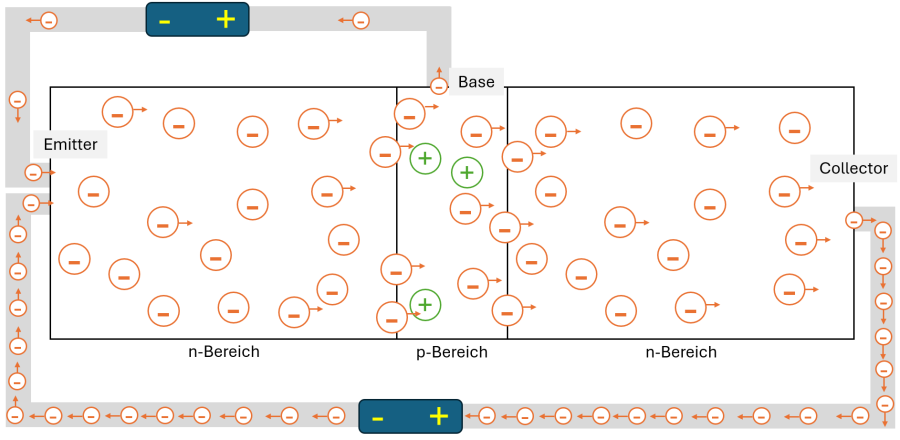

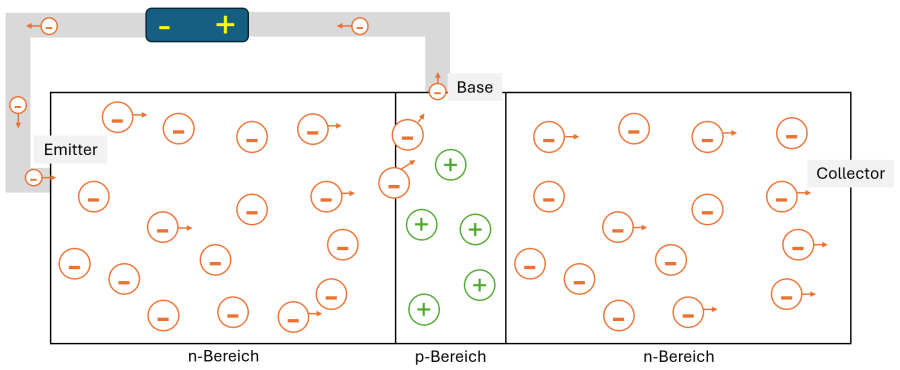

Ein kleiner Basisstrom ermöglicht oder verhindert den Stromfluss zwischen Collector und Emitter.
NPN und PNP
| Typ | Einschalten | Pfeilrichtung |
|---|---|---|
| NPN | Basis positiv (≈ +0,7 V) | Pfeil nach außen |
| PNP | Basis negativ (≈ –0,7 V) | Pfeil nach innen |
Wichtige Kenngrößen
| Größe | Bedeutung |
|---|---|
| h_FE | Stromverstärkung |
| V_BE | Basisspannung zum Einschalten (≈ 0,7 V) |
| V_CE(sat) | Spannung im eingeschalteten Zustand |
Anwendungen (BJT)
- Schalter
- Verstärker
- Logikgatter
- Steuerstufen in Elektronik
Kurzmerksatz (BJT)
NPN → Basis positiv schaltet ein.
PNP → Basis negativ schaltet ein.
MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor)
Ein MOSFET ist ein spannungsgesteuerter Transistor mit den Anschlüssen D – Drain, G – Gate, S – Source. Er wird durch ein elektrisches Feld gesteuert, das am Gate erzeugt wird und über eine Metall-/Oxidschicht auf den Halbleiter wirkt. Das Gate benötigt praktisch keinen Strom, sondern nur eine Spannung.
Funktionsweise BJT
Eine Gatespannung ermöglicht oder verhindert den Stromfluss zwischen Drain und Source.
N-MOSFET und P-MOSFET
| Typ | Einschaltbedingung |
|---|---|
| N-MOSFET | Leitet, wenn das Gate gegenüber Source positiv ist (UGS > Uth). |
| P-MOSFET | Leitet, wenn das Gate gegenüber Source negativer ist (UGS < -Uth). |
Eigenschaften
- sehr hoher Eingangswiderstand
- sehr schnelle Schaltzeiten
- geringe Verlustleistung
- Grundlage moderner CPUs, GPUs, VRMs
BJT vs. MOSFET
| Merkmal | BJT | MOSFET |
|---|---|---|
| Steuerung | stromgesteuert (Basisstrom) | spannungsgesteuert (Gate) |
| Eingangswiderstand | niedrig | sehr hoch |
| Geschwindigkeit | mittel | sehr schnell |
| Verlustleistung | höher | geringer |
| Einsatz | Verstärker, einfache Schalter | Digitaltechnik, Leistungselektronik |
Kurzmerksatz
- BJT: Strom steuert Strom.
- MOSFET: Spannung steuert Strom.
