ODER-Gatter (OR-Gate)
Ein ODER-Gatter gibt am Ausgang eine 1 aus, wenn mindestens ein Eingang den Wert 1 hat. Nur wenn alle Eingänge 0 sind, ist der Ausgang 0.
Wahrheitstabelle
| A | B | Y = A OR B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 1 |

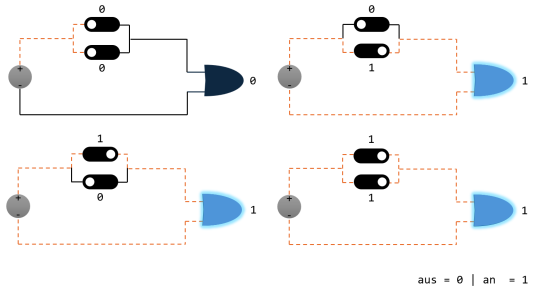

ODER-Gatter mit Schaltern
